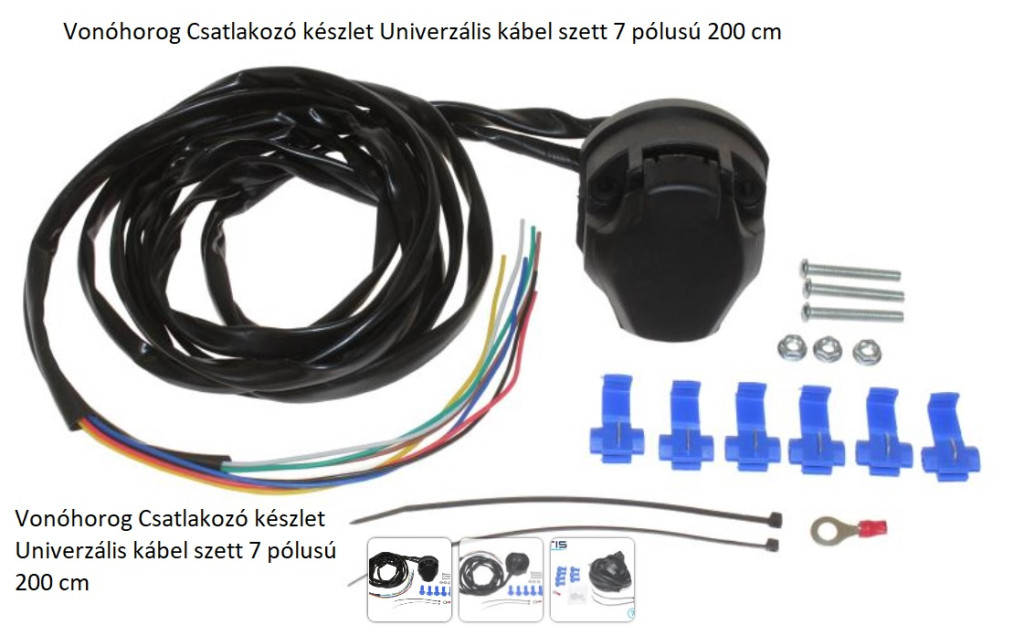

Vonóhorog Csatlakozó készlet Univerzális kábel szett 7 pólusú 200 cm

Vonóhorog Csatlakozó készlet Univerzális kábel szett 7 pólusú 200 cm

Paraméterek Érték
Vonóhorog-csatlakozóaljzat (a csatlakozók elrendezése) 7
A dugós csatlakozások száma 7
Kábelezés típusa Univerzális kábel készlet
Jármű felszerelés Check-control rendszerrel szerelt járművekhez nem
vonótalp parkolásasszisztens kikapcsolás nélkül
Kiegészítő cikk/kiegészítő info 2 Aktiválás nem szükséges
vonótalp E-készlet eredeti dugaszoló csatlakozó nélkül
Bal-/jobbkormányos balkormányoshoz
vonótalp hátsó ködlámpa lekapcsoló nélkül


Utánfutó / Vezetékköteg
Darabjegyzék: dugaljzat vezetékköteggel 1db
gyorscsatlakozó klipsz 6db
csavar M6x35 3db
anya M6 3db
I. Szabványosított bekötés
Szin Vezeték Hozzá tartozó funkció
Sárga 1/L Bal oldali index jelzölámpa
Kék 2/54G Hátsó ködlámpa
Fehér 3/31 Földelés
Zöld 4/R Jobb oldali index jelzölámpa
Barna 5/58R Jobb oldali hátsó helyzet lámpa,
rendszámtábla megvilágítás
Piros 6/54 Féklámpa
Fekete 7/58L Bal oldali hátsó helyzet lámpa
Figyelem: Hasonlítsa össze a csomag tartalmát a darabjegyzékkel!
Minden számítógépes vezérlésö jármö, hangszintézis, vagy egyéb speciális
szerelvény esetén, tájékozódjon a speciális elektromos vezetéknyalábról.
Nem vállalunk felelösséget a nem rendeltetésszerö használat esetén.
II. Néhány elöírás
Vezetéknyaláb
Ellenörizze a kábelezést, a vezetékek színei szerinti funkciókat.
Szerelje vissza a vezetéktakarót, ne felejtse el a PVC szigetelést visszahelyezni.
Gépjármü
Ha lokalizálta a kábel bemeneti zónákat a hátsó lámpáknál, válassza szét a
kábeleket funkcióik szerint. Szükség szerint fúrjon egy átmérö 22mm lyukat a
csomagtartó aljába, vagy az autó hátfalába, hogy a vezetéknyalábot be lehessen
vezetni.
Befejezett szerelés után
Az utánfutó (karaván) dugalj részét csatlakoztassa a jármöhöz, és ellenörizze a
megfelelö funkciók möködését (index, fék, helyzetjelzö, ködlámpa)
